Мойки высокого давления своими руками: пошаговая инструкция

Решив изготовить своими руками мойку высокого давления, вы значительно сэкономите денежные средства, получите уникальный опыт и универсальное устройство, которое используется для мытья автомобиля и других поверхностей. Для этого достаточно следовать рекомендациям специалистов, приобрести необходимые материалы и запастись терпением.

Принцип работы и устройство

Работа мини-мойки основана на 2-х главных составляющих – электродвигателе и насосе, который отвечает за подачу воды. Сила удара струи при гидродинамической очистке поверхности зависит от мощности мотора и помпы. При этом важно следить за тем, чтобы не было излишних нагрузок, так как механизм может выйти из строя или перегреться.

Мойка

Чтобы не допустить перегрева, используются два вентилятора. Первый направлен на обдув статора двигателя для охлаждения, другой предназначается для вывода горячего воздуха, поэтому устанавливается на вал. Кроме того, желательно вмонтировать термодатчик, благодаря которому агрегат отключается при превышении температуры.

Таким образом, мойки высокого давления функционируют следующим образом:

  • из ёмкости посредством трубок вода проникает в контур, находящийся внутри системы;
  • при помощи помпы увеличивается скорость транспортировки жидкости и давления;
  • далее вода движется через клапан пистолета и выводится наружу.
Средние показатели давления в моечном устройстве составляют 100 атмосфер, но это зависит от типа агрегата.

Если говорить об устройстве мойки, то в нем содержится фильтр, насос, предохранитель, электродвигатель. Это главные составляющие, но есть еще и множество вспомогательных компонентов.

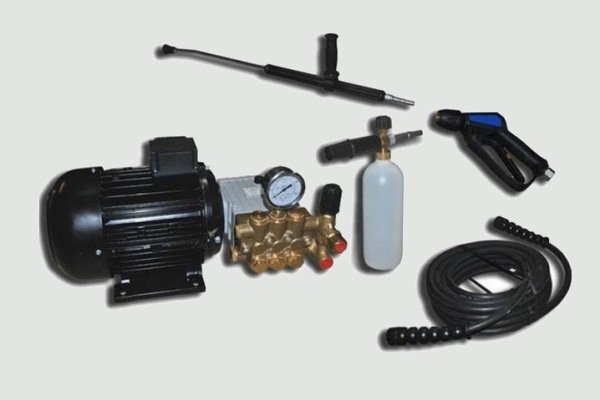

Вспомогательные компоненты

Особенности устройства:

  1. Двигатель является основой. Чаще всего используется электрическая модель, но можно применять мотор, работающий на бензине или дизтопливе. Благодаря двигателю насос работает максимально производительно.
  2. Насосный агрегат закачивает воду при его подключении к централизованному водопроводу или резервуару, расположенному недалеко. Если устройство подсоединяется к крану, дополнительно приобретите шланг.
  3. Давление увеличивает помпа, поэтому она должна быть высококачественной, благодаря чему приспособление работает более получаса. Заводские мойки высокого давления обычно оснащаются пластиковыми помпами, которые подвергаются перегреву, из-за чего выходят из строя. В домашних условиях приобретают латунные варианты.
  4. Предохранители необходимы для контроля работы помпочного механизма. Дело в том, что если уровень воды доходит до критической точки, то двигатель останавливается. Это происходит из-за перекрытия шланга.
  5. Фильтры являются защитными предметами против проникновения в сопло инородных предметов – песка, абразивных частиц и т. д.

Необходимые предметы

Выбор материалов

Чтобы мойка высокого давления функционировала правильно, научитесь выбирать основные элементы. На чем нужно акцентировать внимание:

  1. Насос должен обладать высокой производительностью (это главный параметр, на который нужно ориентироваться). Минимальное давление – 110 бар, максимальное – 190 бар. Насосная установка оснащается вспомогательными комплектующими. Это поршни (желательно керамические), блочные головки (предпочтение отдать латунным изделиям), спец. вкладыши для опорной площади (лучший вариант – кривошипно-шатунная система).
  2. Двигатель. Для домашнего использования мойки лучше приобрести электрический мотор. Дело в том, что электросеть в значительной степени повышает эффективность работы. Дополнительно приобретите одноступенчатый редуктор и конденсатор.
  3. Для соединения насоса и электродвигателя понадобится муфта. Выбирайте мягкий вариант, так как только такое свойство способно компенсировать разнообразные несовпадения. Муфта дополнительно выступает в роли предохранителя в случае сбоя в работе насоса и редуктора.
  4. Обязательно требуется ёмкость. В домашних условиях используют объемные пластиковые бутылки, канистры, баки и прочие приспособления, которые закрываются крышкой. Внутри ёмкости установите фильтр сетчатого типа. Дополнительно в неё можно залить моющее бытовое средство, которое стоит приобрести заранее.
  5. Чтобы регулировать производительность работы насосного устройства, купите регулятор. Для облегчения человеческого труда выбирают модель с автоматическим разгрузочным клапаном, благодаря чему при возникновении неблагоприятных факторов вода перенаправляется в обратную сторону.
  6. Еще понадобится пистолет, из которого высвобождается струя воды. Обратите внимание на наличие форсунки, которая фиксируется на шланге.
  7. Для высокого давления необходим рукав.

Шланг

Какие инструменты понадобятся?

Какой инструментарий может понадобиться:

  • отвертка с разными насадками;
  • плоскогубцы;
  • паяльное приспособление;
  • электродрель, имеющая конусное сверло;
  • канцелярский нож;
  • крепежный материал.

В зависимости от конструкции дополнительно могут понадобиться и другие инструменты.

Варианты изготовления и порядок действий

Изготавливать своими руками мойки высокого давления можно в разной вариации – всё зависит от конструкционных особенностей:

  1. Стационарное оборудование. Используется часто и в более производственных масштабах, например, для моечной мини-станции. В этом случае подключение осуществляется к водопроводу.
  2. Установка компактного типа предназначается для домашнего использования, поэтому применяются небольшие ёмкости и резервуары.
  3. Мойка, работающая на топливном двигателе, – это удобно, так как прибор можно транспортировать, переносить и пользоваться им в любом месте.
  4. Агрегат электрический применяется только при наличии сети электропитания.

Пошаговая инструкция упрощенного варианта по изготовлению мойки высокого давления собственными руками:

  1. Проверьте работоспособность двигателя и насоса, подключив к электросети. К насосному оборудованию сначала подсоединяются 2 шланга. Первый должен получать жидкость, второй – подавать воду к пистолету. Для этого открутите зажимы и вставьте шланги. Далее закрутите элементы, проверьте соединение на плотность (чтобы не протекала вода).
  2. Теперь присоедините шланг к пистолету, закрепив хомутом. Если встроенные насадки не подходят, используйте жиклер карбюраторного типа. Для мощности и компактности струи жиклер лучше взять от автомашины Жигули.
  3. Соедините насосную установку с электродвигателем.
  4. Установите шланг для поступления воды в ёмкость. Для этого в крышке сделайте соответствующее отверстие, загерметизируйте герметиком. Но можно поступить и проще – вставьте шланг непосредственно в резервуар. В обоих случаях поставьте сетчатый фильтр.
  5. Если вода из резервуара или водопровода подается через канистру, сделайте в ней еще одно отверстие для другого шланга. После присоединения отверстие обработайте герметиком.
  6. Не забудьте установить регулятор. Он может быть с открытым или закрытым байпасом.

Схема сборки

Правила эксплуатации и обслуживания

Чтобы система работала безотказно на протяжении длительного периода, обязательно соблюдайте правила эксплуатации и обслуживания оборудования:

  1. Чаще очищайте фильтр. Делайте это после каждого использования мойки высокого давления.
  2. При нестабильном источнике электропитания используйте аккумулятор.
  3. Перед началом работ проверьте исправность системы.
  4. Не допускайте детей к оборудованию.
  5. Сразу же меняйте вышедшие из строя элементы и своевременно проводите ремонт конструкции.
  6. Электрическая часть должна быть заземлена. Для этого используйте кабель, оснащенный тремя жилами из меди.
  7. Категорически запрещено использовать мойку высокого давления более 2,5-3 часов без перерыва.
  8. Приобретайте качественные комплектующие.
  9. Нежелательно направлять прямую струю воды длительное время в одну зону – повредится поверхность автомобиля (окна и т. д.).

Полезные советы

Для повышения эффективности и производительности мойки высокого давления, которую вы сделаете самостоятельно, воспользуйтесь рекомендациями народных умельцев и специалистов:

  1. Своевременно осматривайте места соединений, при необходимости укрепляйте их.
  2. Трехжильный провод для заземления лучше покрыть двойной изоляцией.
  3. Обязательно используйте вилку с заземляющими клеммами, розетка должна подключаться к контуру заземления прочно.
  4. Не нужно для использования мойки в домашних условиях применять давление более 120 бар, так как чрезмерно сильный напор перегружает насос нагнетательного типа.
  5. Установка элементов больших размеров (двигатель, насос, ёмкость) не целесообразна, так как это создает неудобство во время эксплуатации.
  6. Чтобы не повредить лакокрасящую поверхность машины, установите на пистолет насадку-распылитель.

Если вы полагаете, что не сможете сделать мойку высокого давления своими руками, не переживайте, так как в действительности в этом нет ничего сложного. Главное – понять основной принцип работы устройства, приобрести необходимые материалы, запастись инструментами и приступить к сборке в соответствии с инструкций.
